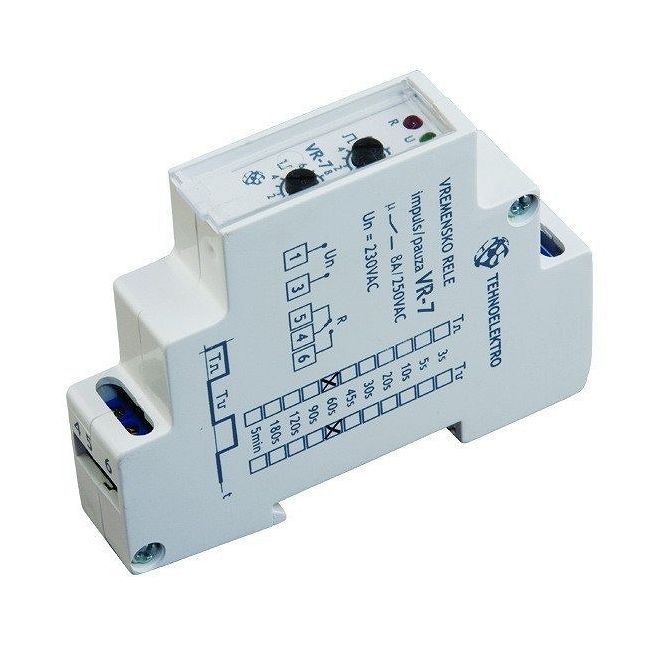

Vremenski rele impuls pauza VR7 250VAC 16A

Vremenski rele impuls pauza VR7 je specijalizovan uređaj za generisanje i kontrolu vremenskih impulsa i pauza u automatizovanim sistemima. Napaja se naizmeničnim naponom 250VAC i poseduje jedan izlazni kontakt opterećenja 16A/250VAC, što omogućava upravljanje različitim potrošačima u industrijskim i energetskim postrojenjima.

Funkcija relea je takter sa podesivim trajanjem impulsa ili pauze, u zavisnosti od zahteva primene. Podešavanje se vrši trimerima na čeonoj strani kućišta, što omogućava fino i ponovljivo podešavanje vremena. Vremenski proces započinje uključivanjem napona napajanja, au slučaju prekida napajanja rele se resetuje i spreman je za novo dejstvo nakon ponovnog uključenja.

Rele je konstruisan sa mikroprocesorskom kontrolom, dok je vremenska baza realizovana internim RC oscilatorom, što obezbeđuje stabilan rad i dobru tačnost u širokom opsegu uslova. Kućište dimenzija 19x89x69 mm predviđeno je za montažu na DIN šinu, što olakšava ugradnju u razvodne ormare i komandne panele. Izlazni kontakti su dimenzionisani na 8A/250VAC i izvedeni su na klemama 4, 5 i 6, a koncept rada je takav da ciklus uvek počinje impulsom, što pojednostavljuje projektovanje upravljačkih šema.
