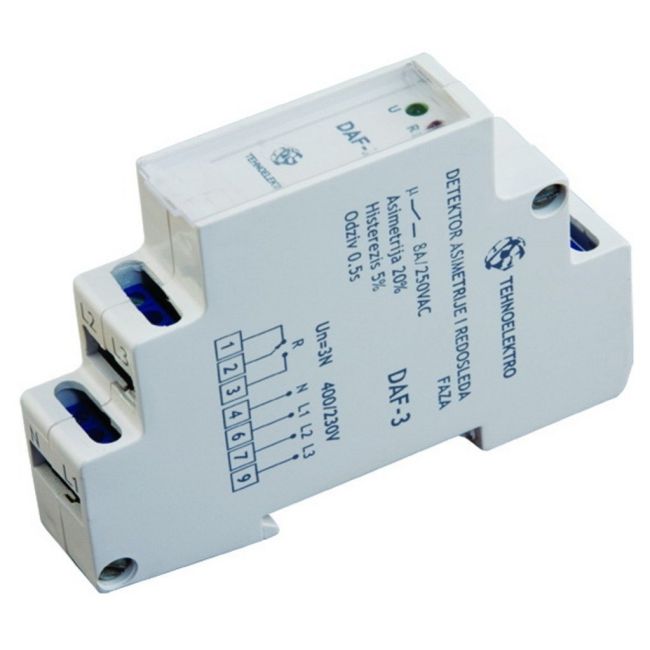

Rele asimetrije i redosleda faza DAF3 440VAC
Rele asimetrije i redosleda faza DAF3 je elektronski zaštitni uređaj namenjen zaštiti trofaznih motora i instalacija od nepravilnosti u mrežnom napajanju. Njegova osnovna funkcija je detekcija asimetrije faznih napona, nestanka jedne ili dve faze, kao i promene redosleda faza. U slučaju pojave bilo kog od ovih poremećaja, rele prelazi u alarmno stanje i isključuje izlazne kontakte, čime sprečava oštećenje motora i opreme.
Uređaj se napaja iz trofazne mreže, tipično na naponima 440/250VAC, a priključuje se na kleme N, L1, L2 i L3, gde se dovodi nula i tri faze. Kada su sve tri faze prisutne i redosled faza je ispravan, izlazni kontakti relea su aktivni, dok signalna crvena LED dioda ne svetli. U slučaju asimetrije faza od 20% i više, nestanka faze ili promene redosleda, crvena LED dioda se pali, a rele prelazi u alarmno stanje i deaktivira izlazne kontakte.
Nakon normalizacije naponskih uslova, u vremenskom intervalu od približno 8 sekundi, DAF3 automatski ponovo uključuje motor, što omogućava nesmetan rad sistema bez potrebe za ručnom intervencijom. Izlazni kontakt je dimenzionisan na 8A/250VAC, što je dovoljno za upravljanje kontaktorima i drugim upravljačkim elementima u sklopnim ormarima.
Zahvaljujući elektronskoj konstrukciji i jasno označenim priključnim klemama, rele je jednostavan za ugradnju i pouzdan u radu, posebno u aplikacijama gde je stabilnost trofaznog napajanja od ključnog značaja.
