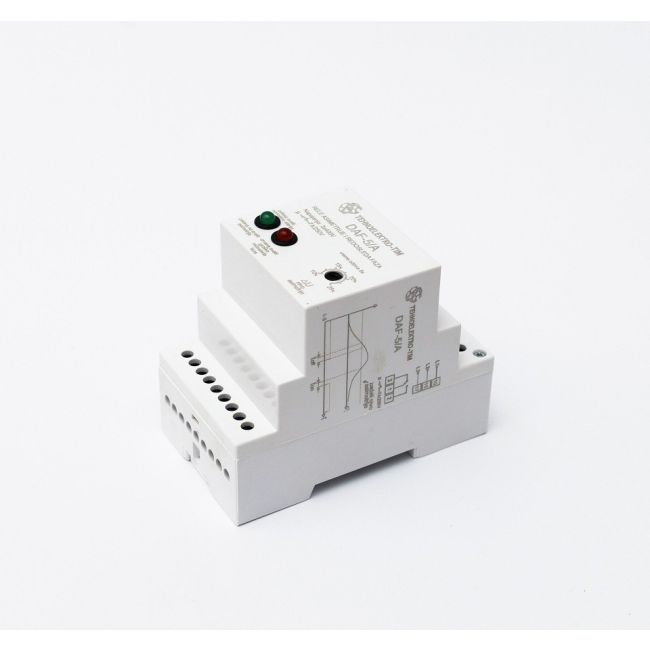

Relej za redosled faza DAF5A 3x400V 7A
4.856,00 RSD
Relej za redosled faza DAF5A 3x400V 7A štiti trofazne potrošače od asimetrije napona, nestanka faze i pogrešnog redosleda faza.
Uređaj nudi vizuelnu signalizaciju stanja i podešavanje nivoa asimetrije, idealan je za zaštitu upravljačkih i kontaktorskih kola.
Uređaj nudi vizuelnu signalizaciju stanja i podešavanje nivoa asimetrije, idealan je za zaštitu upravljačkih i kontaktorskih kola.
Šifra
05-2/310-0108
Relej za redosled faza DAF5A 3x400V 7A je elektronski uređaj namenjen nadzoru trofaznih mreža. Njegova osnovna funkcija je zaštita od nesimetrije faznih napona, nestanka jedne ili dve faze i promene redosleda faza. Napaja se direktno iz trofazne mreže 3x400V, pri čemu nije potrebna nula, što olakšava povezivanje u standardnim industrijskim i komercijalnim instalacijama.
Na klemama 10, 15 i 17 dovode se tri faze. Kada su prisutne sve faze i redosled je ispravan, nakon vremenskog intervala od oko 3 sekunde rele aktivira kontakte 1 i 2, pri čemu zelena LE dioda svetli. U slučaju pogrešnog redosleda faza, odmah se aktivira crvena LE dioda i stanje ostaje alarmno dok se ne uspostavi ispravan redosled, kada prelazi u režim rada sa kontaktima 1 i 3.
Na čeonoj strani uređaja nalazi se potenciometar ∆U za zadavanje nivoa dozvoljene asimetrije u rasponu približno od 10% do 25%. Kada asimetrija pređe zadati prag u trajanju od oko 3 sekunde, rele isključuje normalni rad, aktivira kontakte 1 i 3 i gasi zelenu LE diodu. Histerezis povratka u normalno stanje iznosi oko 5% u odnosu na podešeni nivo, a povratak u normalan režim odvija se nakon približno 5 sekundi stabilnih uslova.
Maksimalna struja kontakta releja je 7A pri 250V AC, pa se uređaj koristi za upravljanje automatikom, signalnim i upravljačkim kolima ili kontaktorima, a ne za direktno pokretanje motora. Način povezivanja motora (zvezda ili trougao) ne utiče na funkcionalnost uređaja, a konstrukcija sprečava lažno indukovanje faze preko namotaja motora.
Proizvođač Tehnoelektro obezbeđuje pouzdan uređaj za monitoring trofaznih mreža u industrijskim i komercijalnim primenama.
Na klemama 10, 15 i 17 dovode se tri faze. Kada su prisutne sve faze i redosled je ispravan, nakon vremenskog intervala od oko 3 sekunde rele aktivira kontakte 1 i 2, pri čemu zelena LE dioda svetli. U slučaju pogrešnog redosleda faza, odmah se aktivira crvena LE dioda i stanje ostaje alarmno dok se ne uspostavi ispravan redosled, kada prelazi u režim rada sa kontaktima 1 i 3.
Na čeonoj strani uređaja nalazi se potenciometar ∆U za zadavanje nivoa dozvoljene asimetrije u rasponu približno od 10% do 25%. Kada asimetrija pređe zadati prag u trajanju od oko 3 sekunde, rele isključuje normalni rad, aktivira kontakte 1 i 3 i gasi zelenu LE diodu. Histerezis povratka u normalno stanje iznosi oko 5% u odnosu na podešeni nivo, a povratak u normalan režim odvija se nakon približno 5 sekundi stabilnih uslova.
Maksimalna struja kontakta releja je 7A pri 250V AC, pa se uređaj koristi za upravljanje automatikom, signalnim i upravljačkim kolima ili kontaktorima, a ne za direktno pokretanje motora. Način povezivanja motora (zvezda ili trougao) ne utiče na funkcionalnost uređaja, a konstrukcija sprečava lažno indukovanje faze preko namotaja motora.
Proizvođač Tehnoelektro obezbeđuje pouzdan uređaj za monitoring trofaznih mreža u industrijskim i komercijalnim primenama.
