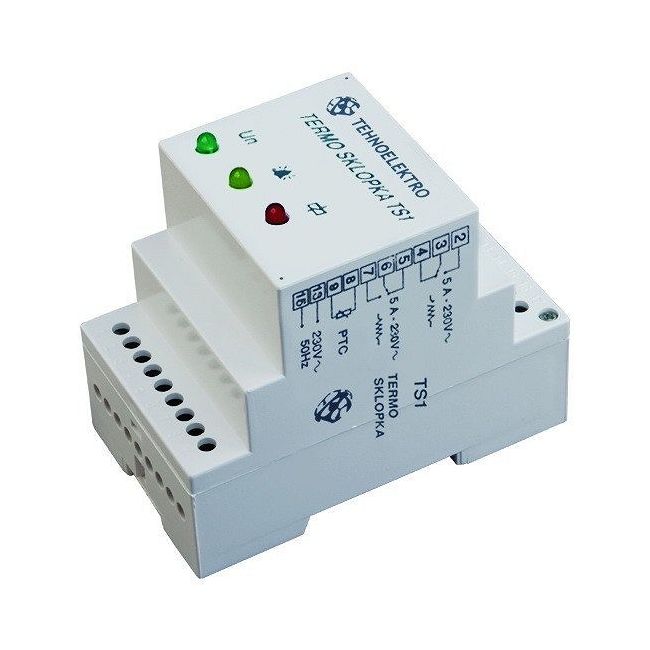

Termo sklopka TS1 250VAC 2x8A
Termo sklopka TS1 je elektronski uređaj namenjen za termičku zaštitu motora i drugih potrošača koji imaju ugrađene PTC otpornike u statorskim namotajima.
Radi na napajanju 250VAC i poseduje izlaz 2xU 8A/250VAC, što omogućava upravljanje kontaktorima ili signalnim kolima. Maksimalna otpornost PTC otpornika na 25°C iznosi 1200 Ω, pa je neophodno da ukupna otpornost serijski vezanih sondi ne prelazi ovu vrednost. PTC otpornici imaju pozitivan temperaturni koeficijent i nelinearnu strujno-naponsku karakteristiku, što omogućava brzo reagovanje pri porastu temperature.
Uređaj se montira na DIN šinu, a dimenzije kućišta su približno 53 x 90 x 71,5 mm, što ga čini pogodnim za ugradnju u standardne razvodne ormare. Primena je posebno pogodna kod trofaznih motora izloženih preopterećenju, ispadu faze, nedovoljnom hlađenju ili čestim uključenjima i isključenjima. Termo sklopka nadgleda stanje PTC sondi i pri prekoračenju zadate temperature isključuje motor, čime sprečava pregrevanje i moguće oštećenje namotaja.
Ovakav način zaštite produžava radni vek motora i povećava pouzdanost postrojenja, uz jednostavnu integraciju u postojeće upravljačke sisteme.
- Tip uređaja: termo sklopka
- Model: TS1
- Napajanje: 250VAC
- Izlaz: 2xU 8A/250VAC
- Maksimalna otpornost PTC otpornika na 25°C: 1200 Ω
- Montaža: na DIN šinu
- Dimenzije kućišta (ŠxVxD): 53 x 90 x 71,5 mm
- Namena: termička zaštita motora sa PTC otpornikom
- Proizvođač: Tehnoelektro
