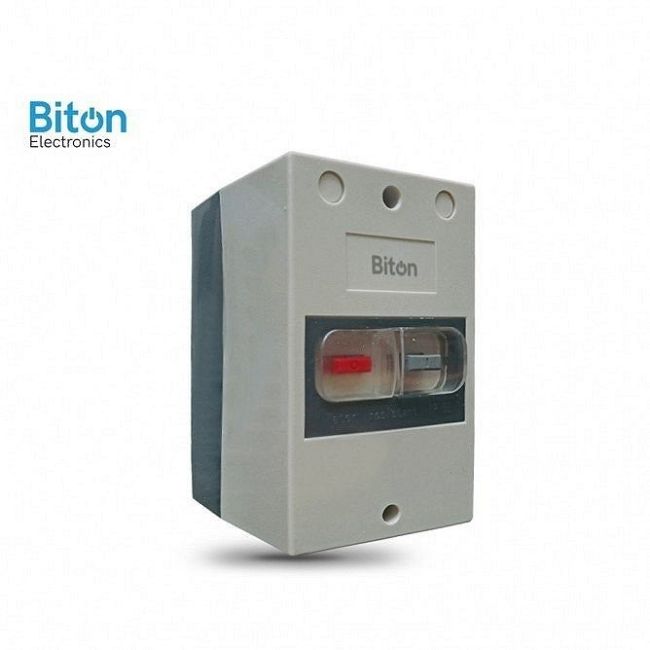

Motorna zaštitna sklopka 1-1,6A sa kutijom

DM motorna zaštitna sklopka sa opsegom podešavanja 1-1,6 A štiti trofazne i monofazne elektromotore od preopterećenja i kratkog spoja. Termički okidači prate struju sve tri faze, a podešavanje na nazivnu struju motora vrši se točkićem na prednjoj strani.

Isporučuje se sa nadgradnom kutijom, pa se montira direktno uz motor bez razvodnog ormana — tipično uz pumpe, ventilatore, kompresore i manje radne mašine. Ispad jedne faze sklopka prepoznaje kao asimetriju struje i isključuje motor pre pregrevanja namotaja.

Ručno uključenje i isključenje na samom uređaju služi i kao servisni prekidač pri održavanju. Ugradnjom motorne sklopke motor dobija zaštitu kakvu osigurač ne pruža: reaguje na dugotrajno preopterećenje, a ne samo na kratak spoj.

Struja okidanja podešava se na nazivnu struju motora sa natpisne pločice. Posle termičkog ispada sklopka se ručno vraća u rad, što sprečava nekontrolisano ponovno pokretanje mašine.
