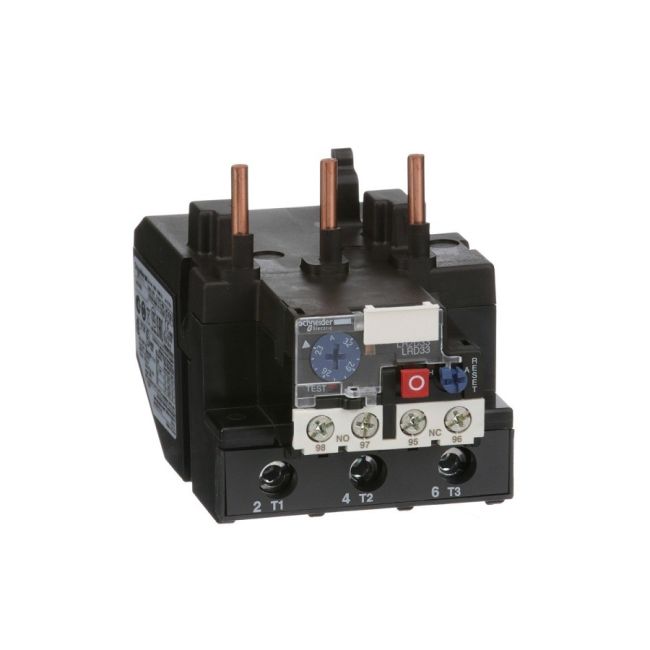

TeSys LRD termički relej 23-32A klasa 10A

TeSys LRD termički relej 23–32A namenjen je zaštiti trofaznih asinhronih motora od preopterećenja i gubitka faze. Radi na principu bimetalnog zagrevanja, pri čemu prolazak struje kroz bimetal izaziva njegovo savijanje i mehaničko okidanje kontakata kada struja pređe podešenu vrednost. Klasa okidanja 10A obezbeđuje pravovremenu reakciju pri preopterećenju, čuvajući motor od pregrevanja i trajnih oštećenja.

Ovaj termički relej se uobičajeno montira direktno na odgovarajući kontaktor, čime se dobija kompaktna motorna zaštitna sklopka. Kada dođe do preopterećenja, relej ne prekida glavno napajanje direktno, već aktivira pomoćne kontakte koji zatim isključuju kontaktor i motor. Takav način rada omogućava jednostavno uključenje u upravljačke šeme i signalizaciju kvara.

Opseg podešavanja od 23 do 32A omogućava fino prilagođavanje nazivnoj struji motora. Konstrukcija je predviđena za pouzdan rad u industrijskim uslovima, uz stabilne karakteristike i ponovljivu tačnost okidanja. TeSys LRD serija je kompatibilna sa širokim spektrom Schneider kontaktora, što olakšava projektovanje i proširenje postojećih sistema automatike.
