Razdelnik mesing za grejanje Giacomini R551

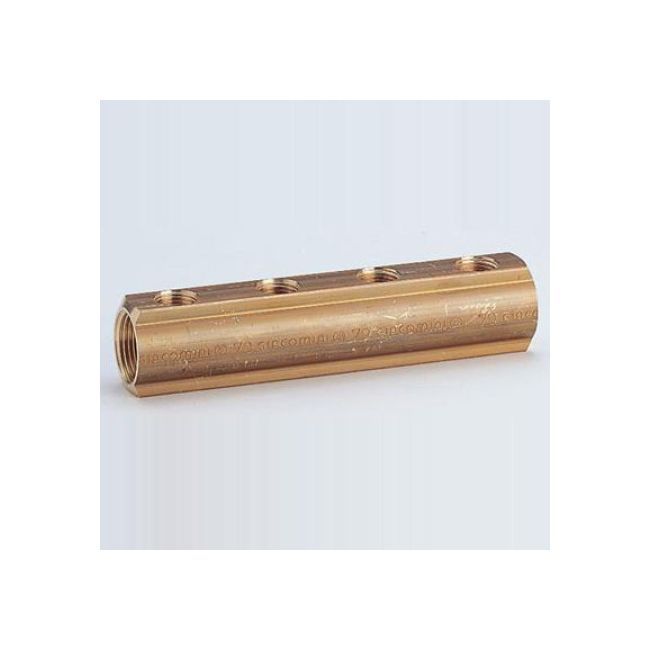

Razdelnik Giacomini serije R551 je mesingana šipka sa nizom bočnih izlaza koja jedan dovodni vod deli na više grana. Postavlja se u razdelnički ormarić i od njega kreće razvod ka radijatorima ili petljama podnog grejanja; drugi identičan komad služi kao sabirnik na povratu. Svi priključci su sa unutrašnjim navojem.
Broj izlaza bira se prema broju krugova koje treba napojiti – jedan izlaz po radijatoru, odnosno po petlji podnog grejanja. Uzima se tačan broj ili jedan više ako se planira dogradnja; neiskorišćen izlaz se zatvori čepom.
Razmak između izlaza zavisi od dimenzije i bitan je jer određuje da li armatura koja se navrće na izlaze staje jedna do druge: 50 mm kod 3/4×1/2, 1″×1/2 i 5/4×1/2; 70 mm kod 5/4×3/4; 100 mm kod 6/4×1″. Veći razmak znači i više prostora za ventile, navijke i merače protoka.
Oznaka dimenzije čita se kao glavni priključak × izlazi: 1″×1/2 znači dovod 1″ i izlazi 1/2″. Veći dovod bira se kad ima više krugova ili kad je grana duža, da pad pritiska ostane u granicama.
Dostupne kombinacije. Dimenzije 3/4×1/2, 1″×1/2, 5/4×1/2, 5/4×3/4 i 6/4×1″; broj izlaza od 2 do 12. Nisu sve kombinacije u programu – dostupne se vide u selektorima.
- Tip: razdelnik (kolektor) u šipki, komplanarni
- Priključci: unutrašnji navoj
- Materijal: mesing
- Razmak izlaza: 50 mm (3/4×1/2, 1″×1/2, 5/4×1/2) – 70 mm (5/4×3/4) – 100 mm (6/4×1″)
- Radna temperatura: 5 do 110 °C
- Maksimalni radni pritisak: 16 bara
- Primena: radijatorsko i podno grejanje, sanitarni razvod
- Broj izlaza: 2 do 12
- Dimenzije: 3/4×1/2, 1″×1/2, 5/4×1/2, 5/4×3/4, 6/4×1″
- Serija: Giacomini R551
- Proizvođač: Giacomini
