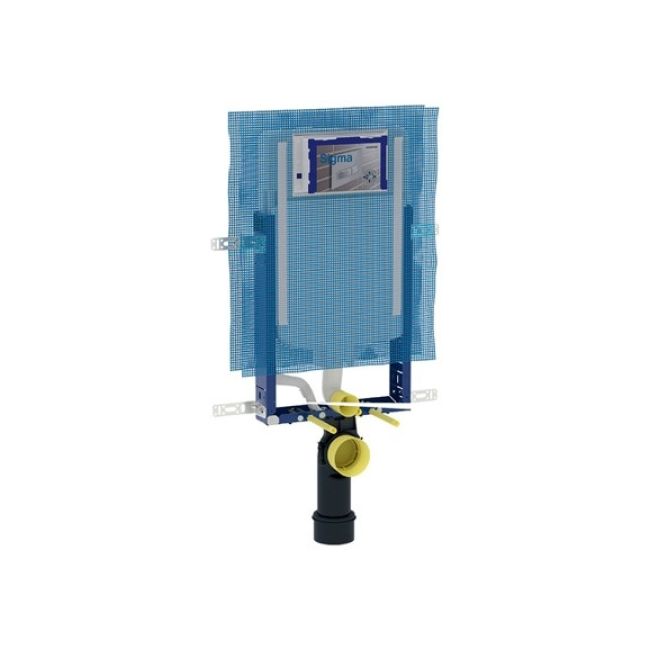

KOMBIFIX WC ELEMENT UP720 109x8cm Geberit 110.792.00.1
Ugradni element (montažni ram), proizvođač Geberit. Deklarisano: izvedba ugradni, sistem Kombifix, ugradni kotlić UP720, dubina 8 cm, šifra proizvođača 110.792.00.1.
Ugradni element je čelični ram sa vodokotlićem koji se ugrađuje u zid ili u pregradu suve gradnje i nosi konzolnu keramiku. Za sam ram ne postoji poseban evropski proizvodni standard — ono što je normirano jeste keramika koja na njega ide: konzolne WC šolje se ispituju silom od 4 kN.
Zbog toga proizvođači deklarišu nosivost rama sopstvenim ispitivanjem, najčešće do 400 kg. Praktično to znači da sklop nosi onoliko koliko nosi njegov najslabiji deo — ram, zid u koji je pričvršćen i sama keramika.
Nosivost koju proizvođač deklariše — najčešće do 400 kilograma — rezultat je njegovog ispitivanja, jer za sam ram ne postoji evropski proizvodni standard. Uporediva normativna vrednost postoji za keramiku: konzolna WC šolja se po standardu ispituje silom od 4 kN kroz jedan sat, bez pukotina i trajne deformacije.
Visina rama određuje visinu keramike i bira se prema tome ko koristi kupatilo. Standardne izvedbe su oko 112 cm za zidanu ugradnju i oko 82 cm za ugradnju ispod prozora ili u nisku pregradu.
Razmak navojnih šipki od 180 i 230 milimetara je uobičajena praksa na tržištu, a ne mera iz standarda — zato ramovi prihvataju gotovo svaku konzolnu keramiku. Pre ugradnje se ipak uporedi sa merama konkretne šolje.
Ram se pričvršćuje za pod i za zid kroz predviđene tačke, niveliše u oba pravca i tek onda se zatvara oblogom. Odvod i dovod vode se povezuju pre zatvaranja, a instalacija se proveri pod pritiskom dok je sve još dostupno.
Napomena: nosivost sklopa određuje najslabiji deo — ram, zid i keramika.
- Vrsta: ugradni
- Jedinica mere: kom
- Serija: Kombifix
- Namena: Za ozidane zidove; Za ugradnju u predzidne konstrukcije delimične ili visine etaže; Za konzolne WC šolje sa priključnim dimenzijama prema propisu EN 33:2011; Za jednokoličinsko, dvokoličinsko ili start/stop ispiranje
- Protočni pritisak: 0.1–10 bar
- Temperatura vode maks.: 25 °C
- Fabrička podešavanja količine ispiranja: 6 / 3 l
- Opseg podešavanja veće količine vode za ispiranje: 4 / 4.5 / 6 / 7.5 l
- Opseg podešavanja manje količine vode za ispiranje: 2–4 l
- Materijal: Čelik
- Podesiv po visini: Ne
- Širina: 42 cm
- Visina: 109 cm
- Dubina: 8 cm
- Karakteristike: Montažni ram, završna obrada pečenim lakom; Montažni ram sa četiri pričvrsna ugaonika; Mreža za ojačanje maltera, predmontirana; Ugao pričvršćivanja prilagođen za masivne zidove debljive 8 do 12 cm; Priključno koleno koje se može montirati bez alata; Učvršćivanje priključnog kolena za montažu bez alata sa prednje strane; Ugradni vodokotlić sa aktiviranjem sa prednje strane; Ugradni vodokotlić sa izolacijom protiv kondenzacije; Kod fabričkog podešavanja moguće je automatsko naknadno ispiranje; Radovi na montaži i servisu na ugradnom vodokotliću bez alata; Priključak za vodu sa gornje leve strane; Komponente koje dolaze u kontakt sa pitkom vodom, bezolovne; Građevinska zaštita štiti otvor za servisiranje od vlage i prljavštine; Građevinska zaštita za revizioni otvor koja se može seći po dužini, odgovara za tipke za aktiviranje ravne sa zidom; Sa praznom cevi za dovod vode za Geberit AquaClean WC-e sa tušem i za priključni kabl; Učvršćenje za priključak električnog napajanja
- Obim isporuke: Priključak vode R 1/2", kompatibilno sa MasterFix i MeplaFix adapterom, sa integrisanim ugaonim ventilom i ručnim točkićem; Građevinska zaštita za revizioni otvor; 4 ugaonika za pričvršćivanje; Priključni set za WC, ø 90 mm; Priključno koleno 90° od PE-HD, ø 90 mm; Spojnica za prelaz od PE-HD, ø 90 / 110 mm; 2 zaštitna čepa; 2 navojne šipke M12; Materijal za pričvršćivanje
- Br. artikla: 110.792.00.1
- Proizvođač: Geberit
