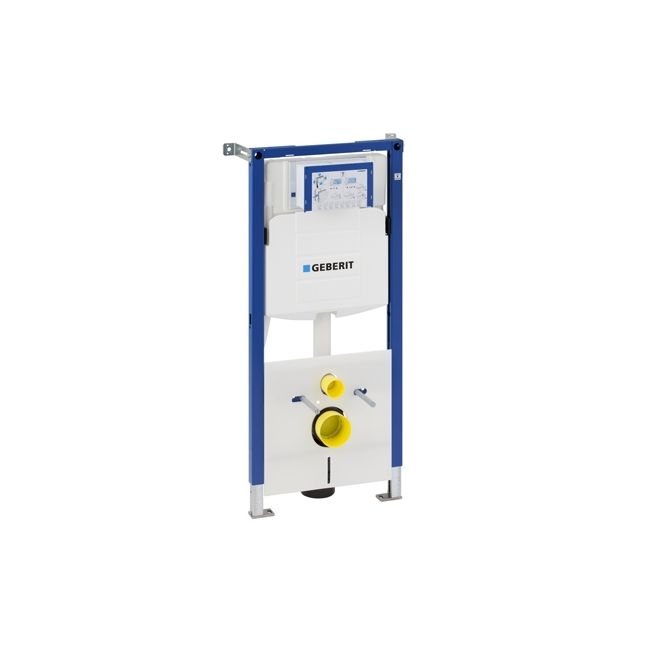

Vodokotlić Geberit Duofix

Ugradni element (montažni ram), proizvođač Geberit. Deklarisano: sistem Duofix.

Ugradni element je čelični ram sa vodokotlićem koji se ugrađuje u zid ili u pregradu suve gradnje i nosi konzolnu keramiku. Za sam ram ne postoji poseban evropski proizvodni standard — ono što je normirano jeste keramika koja na njega ide: konzolne WC šolje se ispituju silom od 4 kN.

Zbog toga proizvođači deklarišu nosivost rama sopstvenim ispitivanjem, najčešće do 400 kg. Praktično to znači da sklop nosi onoliko koliko nosi njegov najslabiji deo — ram, zid u koji je pričvršćen i sama keramika.

Nosivost koju proizvođač deklariše — najčešće do 400 kilograma — rezultat je njegovog ispitivanja, jer za sam ram ne postoji evropski proizvodni standard. Uporediva normativna vrednost postoji za keramiku: konzolna WC šolja se po standardu ispituje silom od 4 kN kroz jedan sat, bez pukotina i trajne deformacije.

Visina rama određuje visinu keramike i bira se prema tome ko koristi kupatilo. Standardne izvedbe su oko 112 cm za zidanu ugradnju i oko 82 cm za ugradnju ispod prozora ili u nisku pregradu.

Razmak navojnih šipki od 180 i 230 milimetara je uobičajena praksa na tržištu, a ne mera iz standarda — zato ramovi prihvataju gotovo svaku konzolnu keramiku. Pre ugradnje se ipak uporedi sa merama konkretne šolje.

Ram se pričvršćuje za pod i za zid kroz predviđene tačke, niveliše u oba pravca i tek onda se zatvara oblogom. Odvod i dovod vode se povezuju pre zatvaranja, a instalacija se proveri pod pritiskom dok je sve još dostupno.

Napomena: nosivost sklopa određuje najslabiji deo — ram, zid i keramika.
