DRŽAČ RAZDELNIKA ŠTELUJUĆI ZA R551/553 3/4-1/0-5/4 Giacomini R588LY001

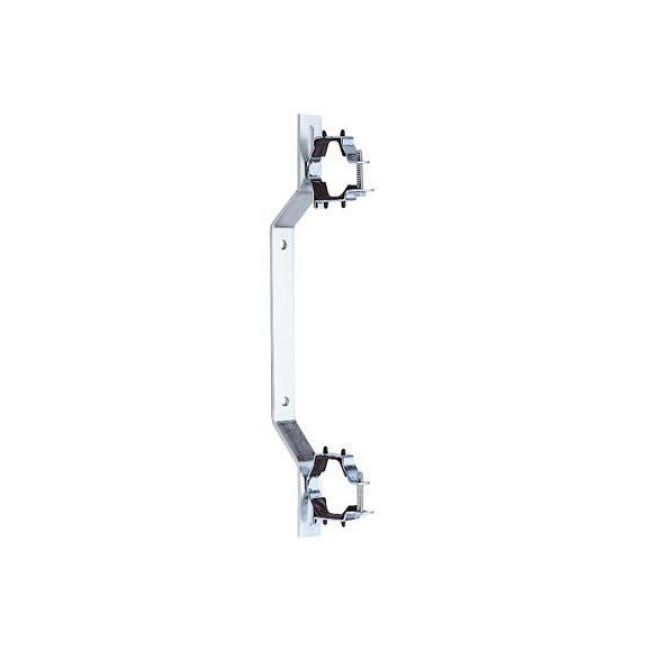

Držač razdelnika Giacomini (šifra R588LY001) — štelujući — nosi razdelnik na zidu ili u ormariću.
Držač preuzima težinu razdelnika sa priključenim cevima i drži sklop u tačnom položaju. To nije sporedan detalj: razdelnik sa punim petljama i vodom nije lak, a svako pomeranje prenosi naprezanje na navojne spojeve, koji potom počnu da propuštaju.
Izvedbe se razlikuju po tome za koju su seriju razdelnika predviđene i po tome da li su štelujuće. Štelujući držač dozvoljava podešavanje razmaka između polaznog i povratnog razdelnika, pa se isti nosač koristi za više dimenzija; fiksni je jednostavniji i jeftiniji tamo gde je raspored poznat.
Praktično pravilo pri ugradnji: polazni razdelnik ide iznad povratnog, a razmak se bira tako da ostane mesta za savijanje cevi bez oštrih prelaza. Preusko postavljeni razdelnici znače da se cevi savijaju u malom poluprečniku, a to je mesto na kome se presek sužava i protok pada.
Model R588L je štelujući metalni nosač za razdelnike serija R551 i R553, sa rasponom podešavanja 263,5 do 334,5 mm. Isti nosač pokriva razdelnike u dimenzijama 3/4", 1" i 1"1/4.
Nosač se pričvršćuje za zid ili u ormarić tiplovima i vijcima primerenim podlozi, sa proverom da je vodoravan. Razdelnik se postavlja tek kada je nosač fiksiran, a zatezanje obujmica se izvodi umereno — prekomerno stezanje deformiše telo razdelnika.
Napomena: proverite za koju je seriju razdelnika nosač predviđen i da li se uklapa u vaš ormarić — nosači za zidnu montažu i oni za ormariće nisu uvek zamenljivi.
