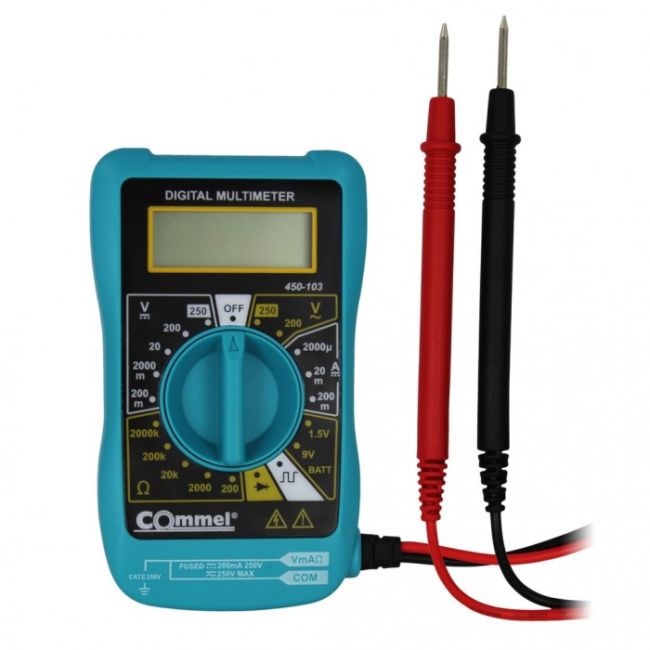

Digitalni multimetar Commel 45 0-103

Digitalni multimetar. Deklarisano: oznaka modela 450-103.

Digitalni multimetar meri napon, struju i otpor, a većina modela ima i proveru diode, prozvanje i merenje frekvencije. To je osnovni instrument za traženje kvara: njime se utvrđuje ima li napona, gde je prekid i da li potrošač uopšte vuče struju.

Kod izbora je presudna merna kategorija. Ona ne govori o tačnosti nego o tome koliki tranzijentni prenapon instrument podnosi na mestu na kom se koristi: kategorija II pokriva utičnice i priključene uređaje, kategorija III razvod u objektu, a kategorija IV priključak objekta na mrežu i brojilo.

Merna kategorija se ne sme čitati bez napona uz nju. Ispitni impulsni naponi po međunarodnom standardu za mernu opremu pokazuju zašto: CAT III 1000 V i CAT IV 600 V ispituju se istim impulsom od 8 kV, a CAT III 300 V i CAT II 600 V istim impulsom od 4 kV. Oznaka „CAT III" bez napona zato ne govori ništa o stvarnom nivou zaštite.

Merna kategorija se uvek čita zajedno sa naponom. Oznaka „CAT III" bez napona ne znači ništa: CAT III 1000 V i CAT IV 600 V ispituju se istim impulsom od 8 kV, dok CAT III 300 V podnosi 4 kV — dakle isti natpis pokriva vrlo različite nivoe zaštite.

Merne kablove treba gledati kao deo instrumenta: oni moraju nositi istu kategoriju i napon kao i sam uređaj. Instrument kategorije III sa jeftinim kablovima bez oznake više nije instrument kategorije III.

Kablovi se utiču u ispravne otvore prema veličini koja se meri, a opseg se bira pre priključenja. Merenje struje kroz instrument radi se samo u kolu koje je prethodno prekinuto, i uz osigurač koji instrument ima za tu svrhu.

Napomena: mernu kategoriju uvek čitajte zajedno sa naponom.
