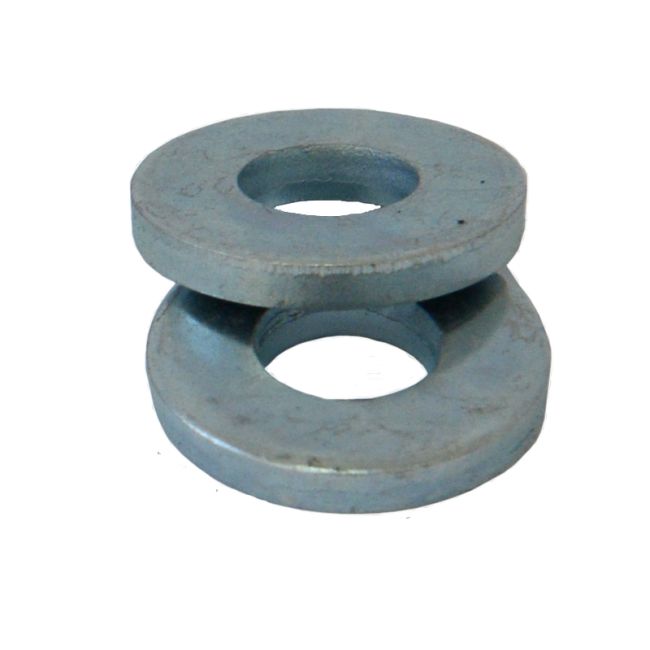

Debela podloška DIN 7349
debela podloška DIN 7349 za vijke sa oprugama i visoka opterećenja - ne deformiše se pod momentom.
Šta je i čemu služi Debela podloška DIN 7349 — pojačana debljina za spojeve sa velikim momentom pritezanja i opružnim elementima: ne savija se i ne utiskuje pod glavom visokovrednog vijka. Mašinstvo, konstrukcije, teška oprema.
Navoji: M6 — M8 — M10 — M12 M14 — M16 — M20.
Kako izabrati: Navoj prema vijku; debelu podlošku birajte uz vijke 8.8 i 10.9 pritezane momentom — standardna tanka podloška se pod punim momentom deformiše i spoj gubi silu. Za temeljne vijke mašina i vibracione podloge debela podloška je deo sistema — tanka se za godinu dana rada mašine utisne i spoj izgubi prednaprezanje.
Ide uz: Matice kvaliteta 10, navojne šipke 8.8/10.9, elastične podloške.
Napomena: kod momentnog pritezanja podloška mora biti tvrđa od materijala — meka podloška „jede” moment i spoj nikad ne dostigne projektovanu silu.
