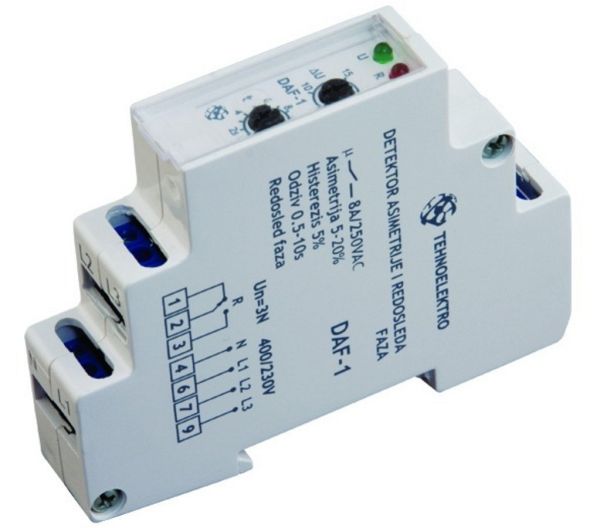

Rele asimetrije i redosleda faza DAF 1
Rele asimetrije i redosleda faza DAF 1 štiti trofazne motore od nestanka faze, asimetrije napona i pogrešnog redosleda faza.
Uz dva trimera za podešavanje vremena i asimetrije, obezbeđuje pouzdanu zaštitu industrijskih i komunalnih pogona.
Uz dva trimera za podešavanje vremena i asimetrije, obezbeđuje pouzdanu zaštitu industrijskih i komunalnih pogona.
5.614,00 RSD
Šifra
05-2/310-0060
Rele asimetrije i redosleda faza DAF 1 je elektronski zaštitni uređaj namenjen nadzoru trofaznih mreža i zaštiti motora od nepravilnih uslova napajanja. Uređaj reaguje na asimetriju faznih napona, nestanak jedne ili dve faze, kao i na promenu redosleda faza. Kada su prisutne sve tri faze i redosled je ispravan, izlazni kontakti relea su aktivni, a signalna crvena LED dioda ne svetli.
U slučaju nestanka faze, značajne asimetrije ili pogrešnog redosleda faza, rele prelazi u alarmno stanje: crvena LED dioda svetli, a izlazni kontakti se isključuju, čime se sprečava rad motora u nepovoljnim uslovima. DAF 1 reaguje na asimetriju faza u opsegu od približno 5 do 20%, što se podešava potenciometrom ∆U. Vreme ponovnog uključenja nakon normalizacije napona podešava se potenciometrom ∆T u intervalu od oko 0,5 do 10 sekundi.
Napajanje uređaja je 440/250V AC, a izlazni kontakt je tipa 1xU sa opterećenjem 8A na 250V AC, što omogućava direktno upravljanje kontaktorima ili drugim sklopnim elementima. Priključne kleme N, L1, L2 i L3 obezbeđuju jednostavno povezivanje nule i tri faze. Rele je pogodan za ugradnju u razvodne ormare u industrijskim, komunalnim i komercijalnim postrojenjima gde je neophodna pouzdana zaštita trofaznih motora.
U slučaju nestanka faze, značajne asimetrije ili pogrešnog redosleda faza, rele prelazi u alarmno stanje: crvena LED dioda svetli, a izlazni kontakti se isključuju, čime se sprečava rad motora u nepovoljnim uslovima. DAF 1 reaguje na asimetriju faza u opsegu od približno 5 do 20%, što se podešava potenciometrom ∆U. Vreme ponovnog uključenja nakon normalizacije napona podešava se potenciometrom ∆T u intervalu od oko 0,5 do 10 sekundi.
Napajanje uređaja je 440/250V AC, a izlazni kontakt je tipa 1xU sa opterećenjem 8A na 250V AC, što omogućava direktno upravljanje kontaktorima ili drugim sklopnim elementima. Priključne kleme N, L1, L2 i L3 obezbeđuju jednostavno povezivanje nule i tri faze. Rele je pogodan za ugradnju u razvodne ormare u industrijskim, komunalnim i komercijalnim postrojenjima gde je neophodna pouzdana zaštita trofaznih motora.
