Podnaponski rele U3 440/250VAC 8A
Podnaponski rele U3 nadgleda fazne napone u mono i trofaznim sistemima. Radi na napajanju 440/250VAC sa izlazom 1xU 8A/250VAC. Podesivi prag podnapona i kašnjenje odziva omogućavaju stabilan rad i zaštitu potrošača od štetnih padova napona.
5.663,00 RSD
Šifra
05-2/310-0062

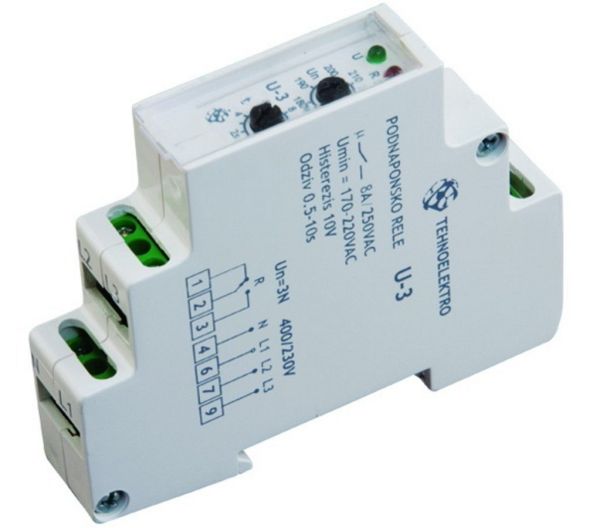

Podnaponski rele U3 je elektronski uređaj namenjen za monitoring faznih napona i zaštitu potrošača od prevelikog pada napona. Napaja se naponom 440/250VAC i poseduje izlazni kontakt 1xU 8A/250VAC, pogodan za upravljanje kontaktorima ili signalnim kolima.
Funkcija uređaja je podnaponska zaštita sa mogućnošću trimovanja podnapona u opsegu 5–20%, što odgovara približno rasponu od 218–184VAC faznog napona. Pomoću trimera ΔU podešava se dozvoljeni pad napona, dok se trimerom ΔT podešava kašnjenje odziva u opsegu 0,5–10 s. Na taj način rele ne reaguje na kratkotrajne i prolazne padove napona, već samo na one koji traju duže od zadatog vremena.
Uređaj je predviđen za montažu na DIN šinu, sa kompaktnim kućištem dimenzija oko 19 x 89 x 69 mm, što omogućava ugradnju u uske razvodne ormare. Može se koristiti u monofaznim i trofaznim sistemima; u monofaznoj primeni fazni provodnik se dovodi na sva tri ulaza R, S i T.
Signalizacija stanja vrši se LED diodama: zelena LED označava prisustvo napona napajanja, dok crvena LED signalizira alarmno stanje, odnosno pad napona ispod podešenog nivoa kada su kontakti relea odspojeni. Ovakav način nadzora povećava pouzdanost napajanja osetljivih potrošača i smanjuje rizik od kvarova usled dugotrajnog podnapona.
Funkcija uređaja je podnaponska zaštita sa mogućnošću trimovanja podnapona u opsegu 5–20%, što odgovara približno rasponu od 218–184VAC faznog napona. Pomoću trimera ΔU podešava se dozvoljeni pad napona, dok se trimerom ΔT podešava kašnjenje odziva u opsegu 0,5–10 s. Na taj način rele ne reaguje na kratkotrajne i prolazne padove napona, već samo na one koji traju duže od zadatog vremena.
Uređaj je predviđen za montažu na DIN šinu, sa kompaktnim kućištem dimenzija oko 19 x 89 x 69 mm, što omogućava ugradnju u uske razvodne ormare. Može se koristiti u monofaznim i trofaznim sistemima; u monofaznoj primeni fazni provodnik se dovodi na sva tri ulaza R, S i T.
Signalizacija stanja vrši se LED diodama: zelena LED označava prisustvo napona napajanja, dok crvena LED signalizira alarmno stanje, odnosno pad napona ispod podešenog nivoa kada su kontakti relea odspojeni. Ovakav način nadzora povećava pouzdanost napajanja osetljivih potrošača i smanjuje rizik od kvarova usled dugotrajnog podnapona.
