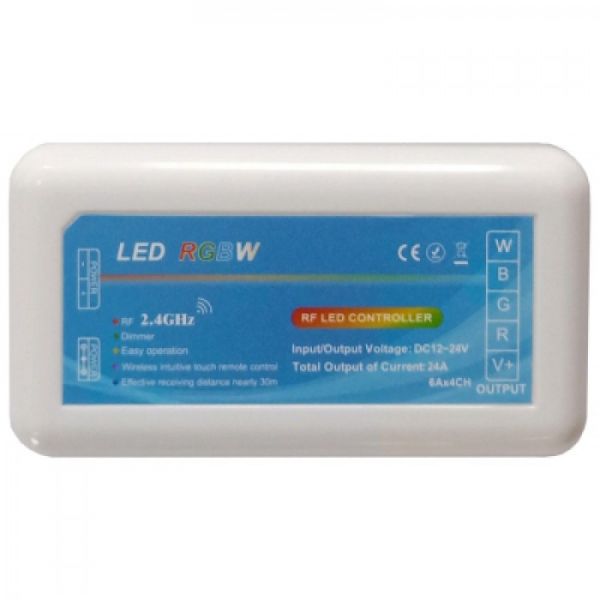

Kontroler za LED traku 12V 288W RGB W 4 zone

Pomoću Avide RGB W LED kontrolera možete kontrolisati osvetljenje RGB i RGBW LED traka. Osvetljenje se može uključiti i isključiti, a može se podesiti i njegova osvetljenost i režim. Za upravljanje je potreban daljinski upravljač od 2,4 GHz, koji NIJE uključen u paket. Daljinski upravljač i kontroler moraju biti upareni pre upotrebe.
Režimi osvetljenja:
1. Efekat disanja, sa kontinuiranom promenom boje: crveno-zeleno-plavo-belo
2. Kontinuirana promena boje, bez prelaza boje: crveno-zeleno-plavo-žuto-ljubičasto-cijan-bela
3. Neprekidna promena boje i osvetljenosti, bez prelaza boje: crveno-zeleno-plavo-žuto-ljubičasto-cijan-bela
4. Efekat disanja, zatim treperi (crveno)
5. Efekat disanja, zatim treperi (zeleno)
6. Efekat disanja, zatim treperi (plavo)
7. Kontinuirano prebacivanje režima
8. Kontinuirana promena boje, sa prelazom boje: crveno-zeleno-plavo-žuto-ljubičasto-cijan-bela
9. Strobe efekat, trepćuće belo svetlo
Kontroler obavlja svoju funkciju montiran između jednobojne LED trake i napajanja, primer toga je slika ispod:
Povezivanje LED trake:
RGB W: Kada povezujete traku, obratite pažnju da je W crni, R crveni, G zeleni, B plavi i V beli kabl na izlaznoj strani kontrolera.
RGB: Kada povezujete RGB traku, uverite se da je W na izlaznoj strani kontrolera crna, R je crvena, G je zelena i B je plava kabl, i ostavite W, tj. beli kabl, prazan.
Priključak za napajanje:
Napajanje 1: Povežite (crvene ) i (crne -) žice na napajanje, a zatim ga pričvrstite u utor tako što ćete pritegnuti ugrađene zavrtnje.
Napajanje 2: Povežite napajanje sa DC konektorom na prijemnik.
VAŽNO DA TREBA PRIKLJUČITI SAMO 1 NAPAJANJE!
Nakon povezivanja, daljinski upravljač mora biti uparen sa kontrolnom jedinicom! Precizan opis procesa uparivanja možete pronaći u korisničkom priručniku daljinskog upravljača!
Prijemnik je kompatibilan samo sa sledećim proizvodima: ABLS12VTCRGBV-RFC-4Z-C, ABLS12VTCRGBV-RFC-4Z-SET
Uparivanje:
U roku od 5 sekundi nakon uključivanja, pritisnite dugme za napajanje željene grupe u trajanju od 2 sekunde, a ako LED traka treperi 3 puta za redom, uparivanje je bilo uspešno, ako nije, pokušajte ponovo.
Isključivanje
U roku od 5 sekundi nakon uključivanja, pritisnite dugme za isključivanje željene grupe u trajanju od 2 sekunde, a ako led traka treperi 9 puta zaredom, isključenje je bilo uspešno, ako nije, pokušajte ponovo.
Komentar:
Jedan daljinski upravljač može da kontroliše bezbroj kontrolera, ali jedan kontroler može da komunicira samo sa dva daljinska upravljača.
Kontroler je pogodan za rad na 12V i 24V.
Ako gradite sistem od 12V, uverite se da su i LED traka i napajanje 12V!
Ako gradite sistem od 24V, uverite se da su i LED traka i napajanje 24V!
